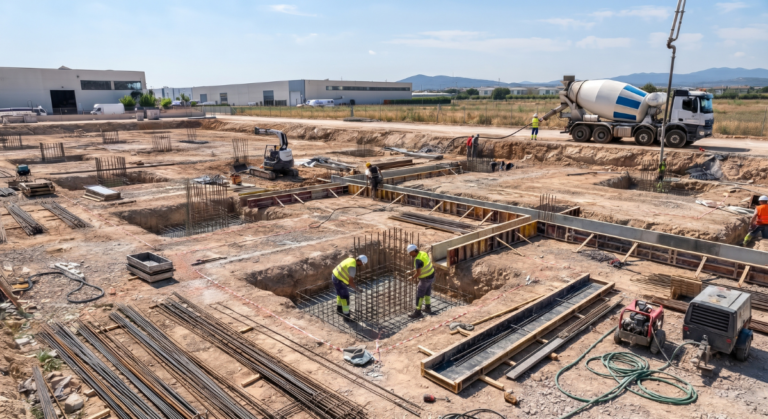

La cimentación de una nave industrial constituye el elemento estructural sobre el que descansa toda la edificación. Su función principal es transmitir de manera segura al terreno las cargas permanentes (peso propio de la estructura, cerramientos y cubierta) y las sobrecargas variables (viento, nieve, sismo, uso de puentes grúa y sobrecargas de almacenamiento).
Un fallo o diseño deficiente en la cimentación genera asientos diferenciales que provocan grietas en fachadas, fisuras en la solera industrial y, en casos severos, compromete la estabilidad estructural global de la nave. Por ello, la elección del tipo de cimentación para una nave industrial viene condicionada legal y técnicamente por el estudio geotécnico del terreno y la tipología de la estructura que soportará.
El Estudio Geotécnico: el punto de partida obligatorio
Según el Código Técnico de la Edificación (CTE DB-SE-C), la realización de un estudio geotécnico previo es un requisito legal e indispensable para redactar el proyecto de ejecución y calcular la cimentación.
El ensayo geotécnico, llevado a cabo por un laboratorio acreditado mediante sondeos, penetrométricos y ensayos de laboratorio, aporta los siguientes datos críticos:
- Tensión admisible del terreno ($kg/cm²$ o $MPa$): Determina la capacidad del suelo para soportar peso sin sufrir rotura por hundimiento.
- Profundidad del firme: Cota a la que se encuentra el estrato resistente sobre el que deben apoyar las zapatas o los pilotes.
- Nivel freático: Presencia de agua subterránea, factor que exige tratamientos de achique, hormigones resistentes a sulfatos o variaciones en el sistema constructivo.
- Presencia de suelos agresivos o expansivos: Arcillas expansivas o rellenos antrópicos sin compactar que descartan el uso de cimentaciones superficiales convencionales.
El coste de un estudio geotécnico estándar para una nave industrial oscila entre los 900 € y 2.200 €, una inversión mínima que previene desviaciones presupuestarias que pueden superar los 30.000 € si se detecta un terreno deficiente a pie de obra.
Tipos de cimentación de una nave industrial

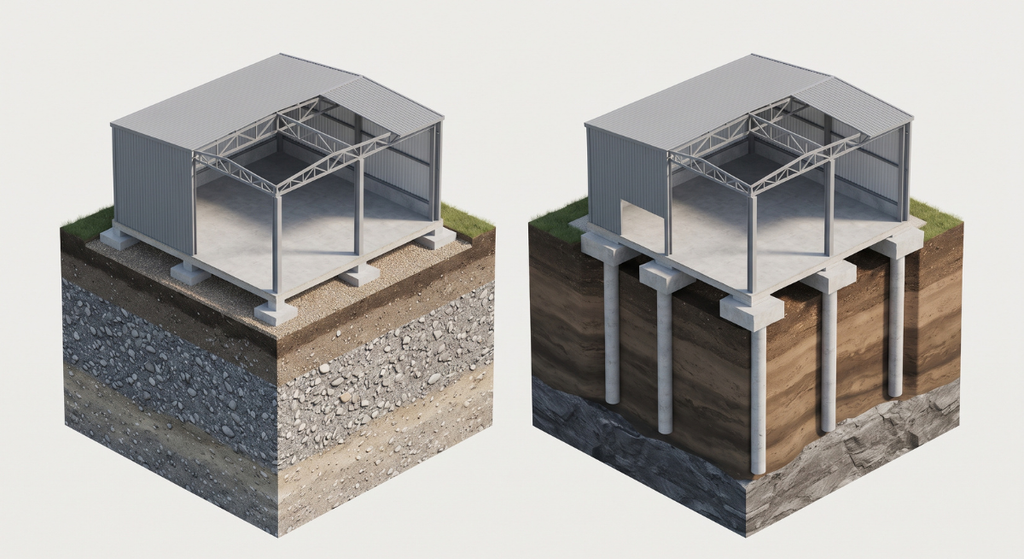

En función de las conclusiones del estudio geotécnico y de la magnitud de las cargas transmitidas por los pilares, la cimentación se clasifica en dos grandes grupos: cimentaciones superficiales y cimentaciones profundas.
Precio por m² de la cimentación de una nave industrial
El precio de la cimentación de una nave industrial representa habitualmente entre el 10% y el 18% del Presupuesto de Ejecución Material (PEM) total del edificio.
El coste por metro cuadrado de parcela se ve afectado principalmente por el tipo de suelo (que dicta si se requiere cimentación superficial o profunda), la volumetría de la nave y el tipo de estructura (las estructuras de hormigón prefabricado exigen zapatas más voluminosas que las estructuras metálicas ligeras).
¿Qué debe incluir el plano de cimentación de una nave industrial?
El plano de cimentación de una nave industrial es uno de los documentos gráficos más relevantes del proyecto de ejecución. Guía los trabajos de replanteo, excavación y ferrallado en la parcela.
Un plano técnico de cimentación completo debe contener los siguientes elementos:
- Ejes de replanteo y modulación: Red de líneas alfanuméricas acotadas que identifican la posición matemática exacta de cada pilar en la parcela.
- Dimensionado de zapatas y encepados: Definición en planta de las dimensiones de cada zapata ($L \times B \times H$) identificando la nomenclatura utilizada en el cálculo ($Z1, Z2, Z3…$).
- Trazado de vigas riostras: Representación de las vigas de atado que unen las zapatas en sentido longitudinal y transversal, incluyendo su sección gráfica y armado.
- Red de saneamiento enterrada: Arquetas, pozos de registro y colectores enterrados bajo la futura solera, coordinados espacialmente con las zapatas para evitar interferencias.

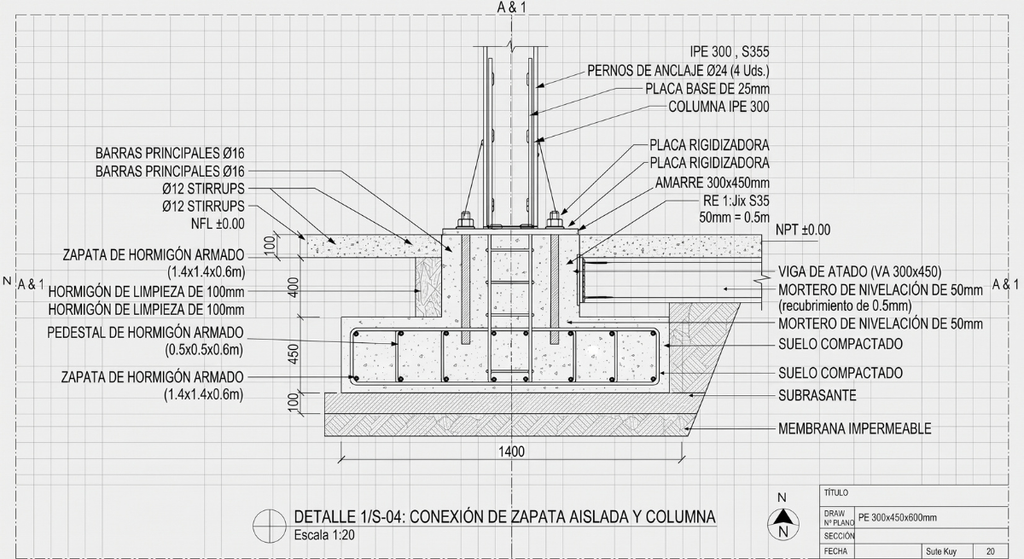

- Detalle de placas de anclaje: Esquema a escala 1:10/1:20 del espesor de la placa de acero, diámetro y longitud de los pernos de anclaje de acero corrugado, y cota del mortero de nivelación sin retracción (grout).
Factores que modifican los costes y pueden generar imprevistos
En la fase de ejecución del terreno, suelen aparecer imprevistos que encarecen el presupuesto inicial si no se han previsto en la fase de ingeniería:
- Incertidumbre en rellenos antrópicos no documentados: Si al excavar aparecen escombros, tierras sueltas o antiguos vertidos, es necesario vaciar y sustituir el material por sustrato seleccionado compactado (reemplazo de suelo).
- Achique de agua por nivel freático alto: Si el agua aflora en las zanjas de cimentación, se requiere la instalación de bombas de achique continuas o la ejecución de pozos wellpoint, incrementando los costes de medios auxiliares.
- Coordinación entre placas de anclaje y estructura: Un error milimétrico en el replanteo de los pernos de las placas de anclaje impide la colocación posterior de los pilares metálicos o de hormigón, exigiendo correcciones mediante resinas epoxi de alto coste.
Contar con un proyecto de ejecución riguroso que vincule los resultados del estudio geotécnico con la cimentación permite acotar los plazos de obra y evitar sorpresas económicas durante la fase de movimiento de tierras.
